従来の図面といえば林業の場合は紙ベースの物でしたよね。また、メールなどでやり取りする場合にはJPEGなどの画像データやPDFを使うこともあると思います。
これらを取り込んでしまえば、QGIS上で面積や距離を割り出したり線をなぞって地物を作ることも容易くなります。今回はその方法について説明していきます。

折角なのでここでQGIS上で使える地図データについて説明します。これには大きく分けてベクタとラスタという２種類のデータに分けることができますQGISの画面にもベクタ(O) ラスタ(R)とありますよね。

【ベクタデータ】

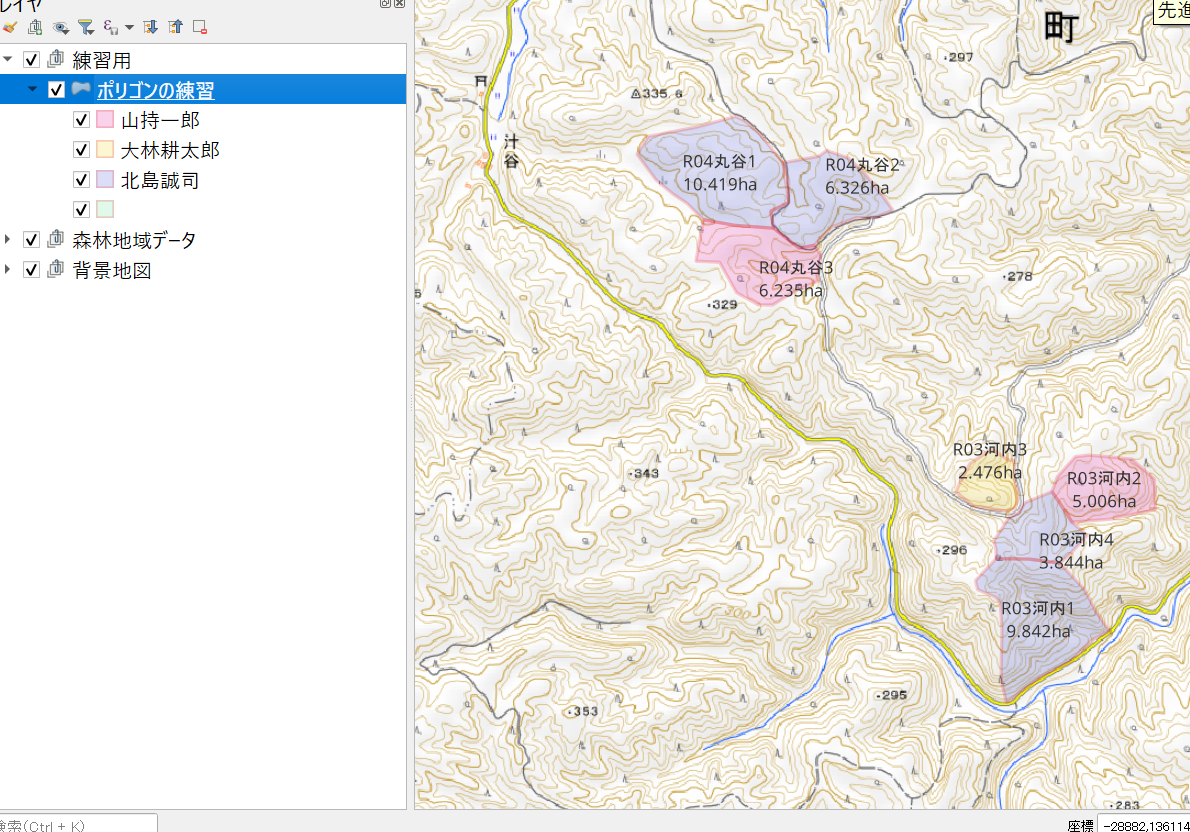

　今まで作ってきたポリゴンデータはベクタデータの一つです。そのほかに線や点などがあり、エクセルで描く図形のようなものですね。保存するときのファイル形式は代表的なものとしてはシェープファイル(.shp .shx .dbf)だと思います。私はQGIS上で地物を取り扱うときには基本シェープファイルを使います。その他にGoogleEarthなどとやり取りしたい場合はKML、地図ロイドなどの場合はGeoJSONを、GARMINなどではGPX形式を使います。他にもたくさんのファイル形式に対応しているのでその都度使い分けると良いですよね。
　・長所
　　　拡大縮小しても綺麗に描画される。変形や移動が簡単。属性テーブルが使える。
　・短所
　　　等高線などデータ量が多くなると描画処理に時間がかかる。

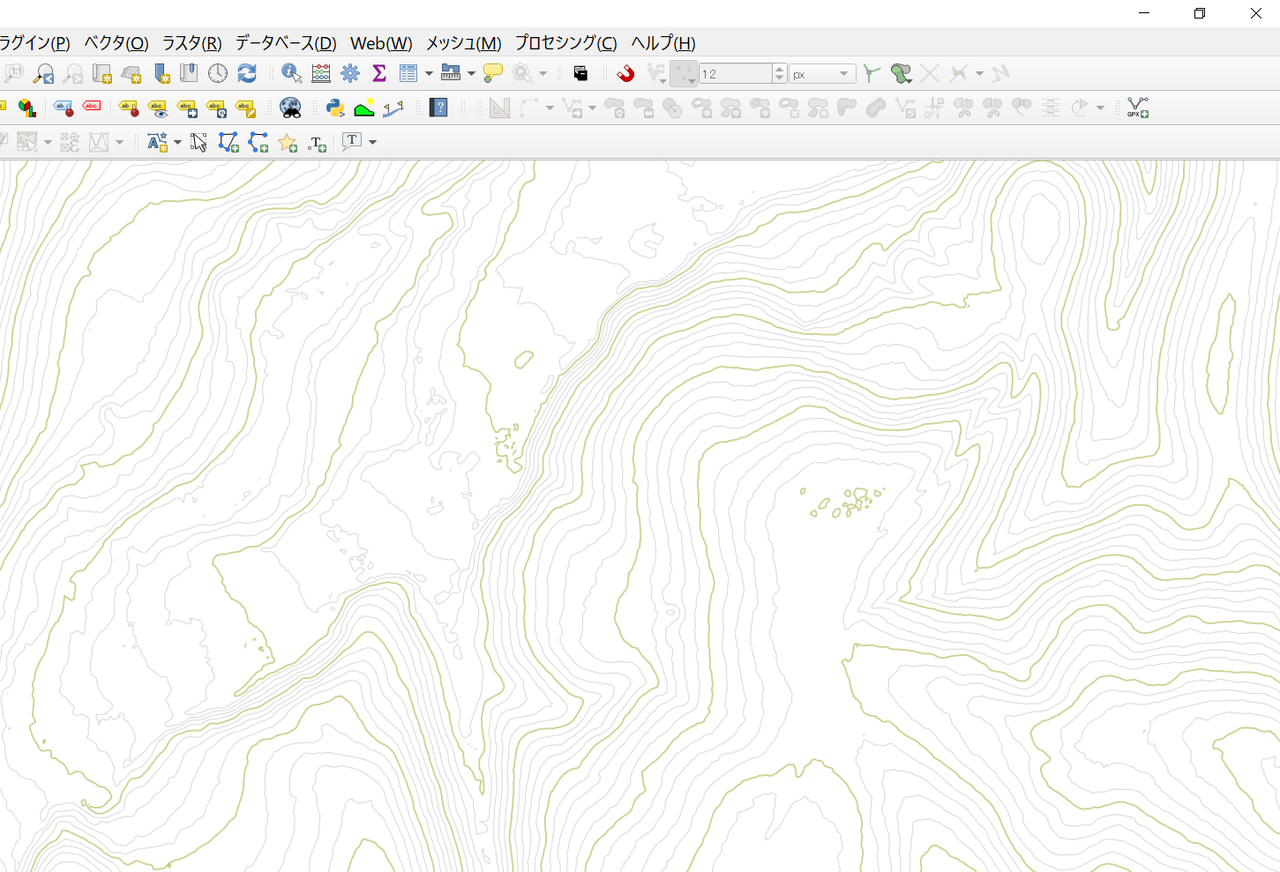

　（ベクタの等高線。拡大しても線の太さは変わらないが、
　　　一本一本のラインを描画するので処理に時間がかかる）



【ラスタデータ】
　図形ではなく画像データを基にしたデータです。JPEG TIFF PNGなどを利用しまず。こっちはエクセルでいうと画像ですよね。当然これに位置情報が必要になってくるのでワールドファイルというテキストファイルをセットにして利用します。またGeoTIFFのように一つのファイルに位置情報が埋め込まれている物もあります。
画像の種類は地図画像や空中写真のほか位置ごとの標高を色で表したDEMなどがありDEMは標高を視覚的に捉えるほか３Ｄ表示させる場合に標高データとして利用したりできます。
　・長所
　　　画像データが基になるので処理速度はほぼ一定。ポイントごとに標高などのデータを持たせることができる。
　・短所
　　　拡大すると画像の粗さが出てくる。属性テーブルは使えなくデータは１ドット１データだけ。

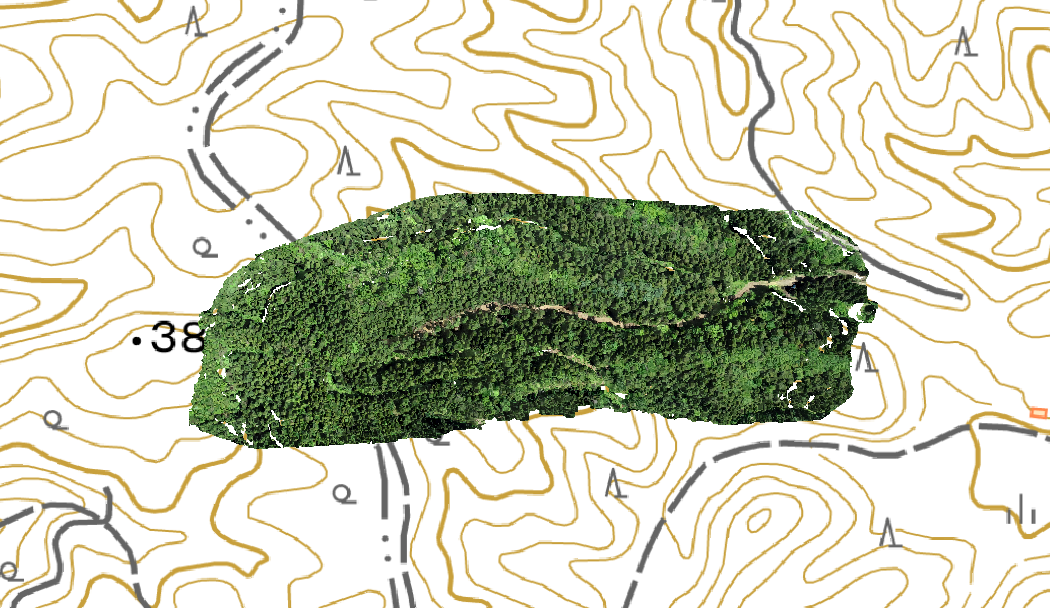

（ドローンで撮影した写真から作ったオルソ画像、GeoTIFFなので位置情報が付いている）

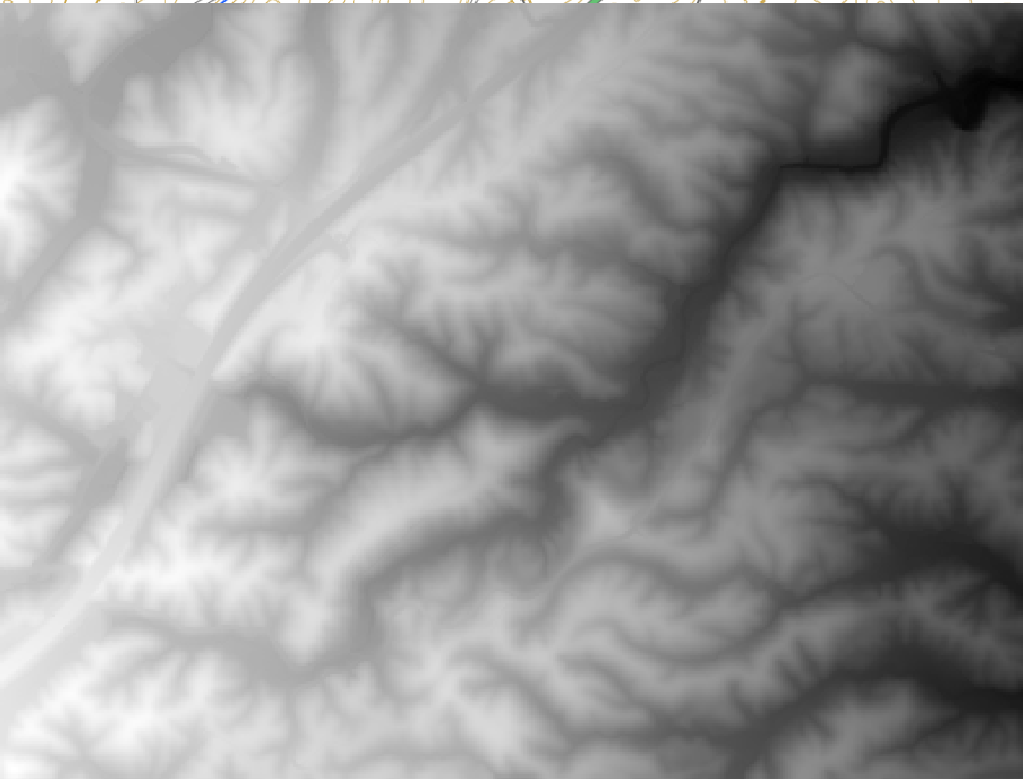

（DEMの画像、グレースケールの濃淡で高度を表している）

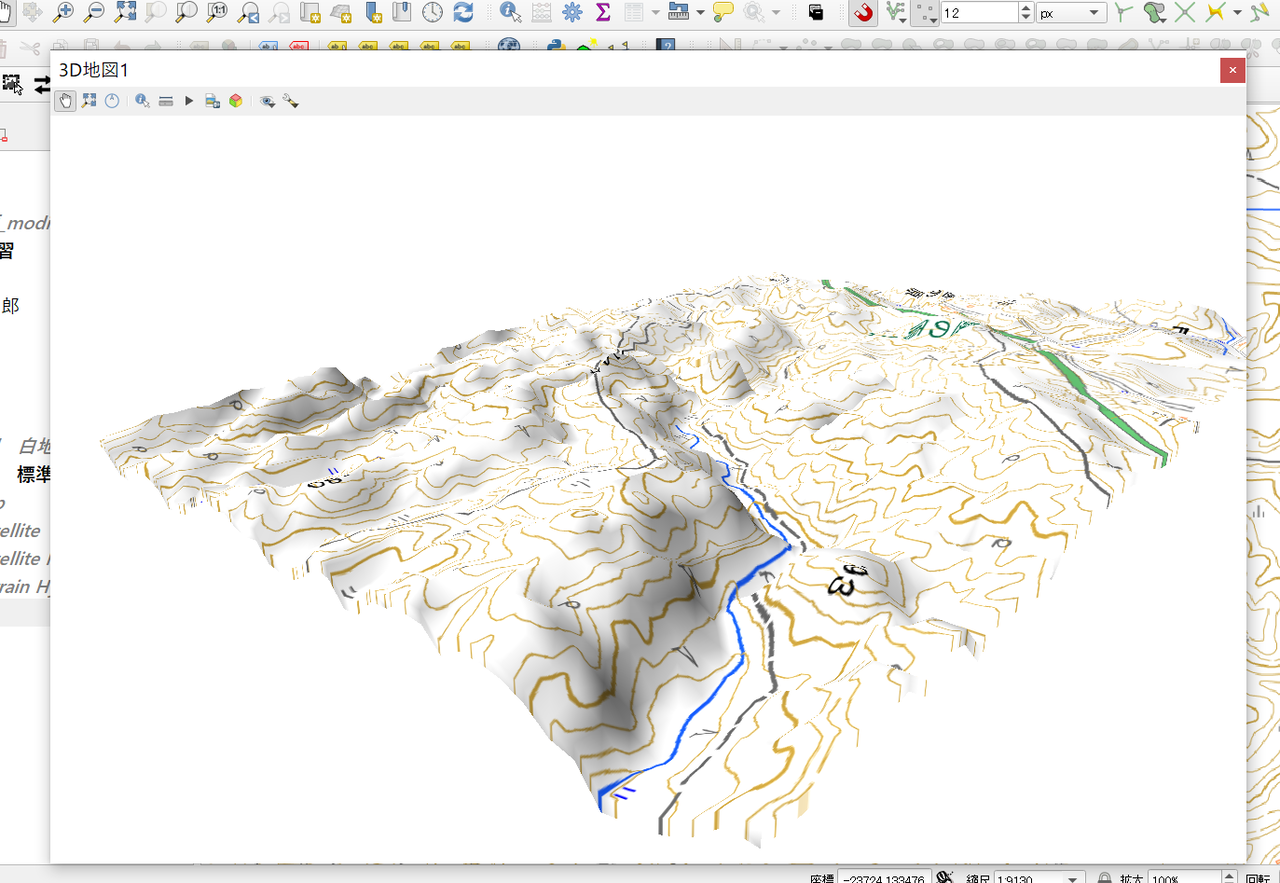

（DEMの標高データを基にして作った３Dビュー）

　ベクタとラスタにはそれぞれ特徴があるので上手に使い分けるとよいでしょう。ラスタデータをなぞって地物を作ったり、ベクタデータを高速に表示できるようにラスタに変換して使うこともありです。
